CPU:NXP i.MX8M
架構:Cortex-A53
主頻:1.6 GHZ
RAM: 2GB LPDDR4
ROM: 8/16/32 GB EMMC
系統:Android /Linux 系統
廣州潤爾信息科技是一家專注于嵌入式系統和樓宇對講平臺定制開發的高新技術企業。公司專注于嵌入式ARM、DSP、樓宇對講系統單板計算機定制設計,長期為行業用戶提供單板(核心板+底板)軟硬件研發、生產。
基于三星的ARM9、ARM11、Cortex-A8/A9,NXP的i.MX8,高通的8953、SDM450等處理器。應用涉及:工業自動化采控、汽車儀表采控、物聯網網關、智能交通、電力自動化、數控及機器人、醫療儀器、水利環境檢測、智慧城市等。提供惡劣環境下的高可靠性、易用性、低功耗、小型的產品。
公司擁有專業的嵌入式產品研發人員和外部專家組;公司與華南理工大學、中山大學、北京航空航大學等高校建立了廣泛的合作,公司的核心人員在嵌入式研發領域都具有20年的工作經驗,公司與高通、NXP和三星等原廠都建立了緊密的合作。無論在方案設計、系統架構設計、產品驗證測試,還是在項目管理、需求分析等都有豐富的經驗,提供及時、可靠、優質的服務。

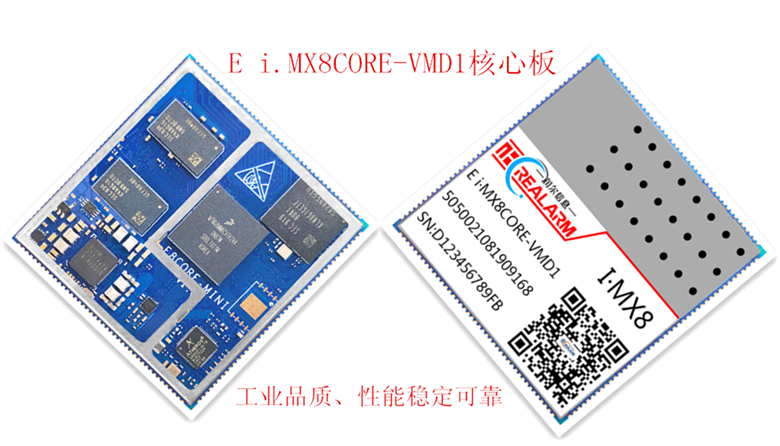

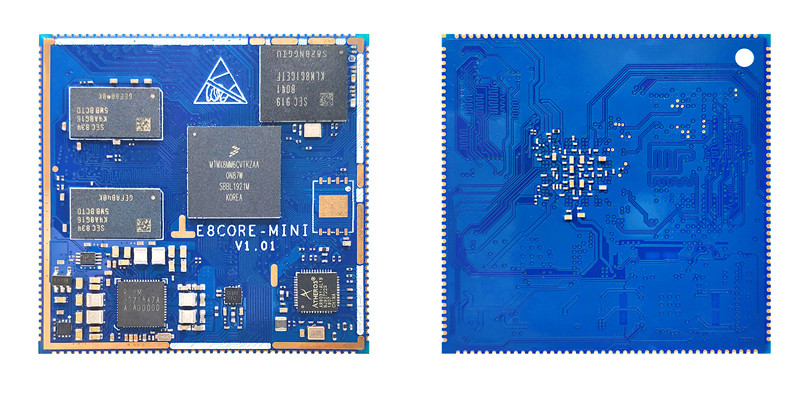

i.MX8核心板特性:
●基于NXP ARM Cortex-A53雙核、四核Cortex-M4F處理器, 高工作頻率: 1.6GHz,異構處理器。
●GPU: OpenGL/ES 3.1. OpenGL 3.0, Vulkan, OpenCL 1.2
●視頻播放: 4Kp60高動態范圍(h 265, VP9)、4Kp30 (h 264)、1080p60 (MPEG2、MPEG4p2、 VC1、VP8、 RV9、AVSIAVS+、 h 263和DiVX)和MJPEG-8x8
●音頻: 6x I2SISAI (20+通道, 每個通道32位@384 KHz); SPDIF Tx/Rx; DSD512
●支持內存64位DD4,USB3.0,以及PCIE2.0,千兆以太網等。
i.MX8核心板技術參數
處理器 | CPU | NXP Semiconductors'si.MX8M,ARMCortex-A53、Cortex-M4F,1.6GHz |
內存 | DDR4 | 2GByte DDR4 |
存儲器 | EMMC FLASH | 16GB EMMC FLASH |
TF卡 | 一個TF卡 | |
網絡 | 以太網 | 千兆以太網PHY,底板直接接千兆的RJ45連接器 |
撥碼開關 | 撥碼開關 | Boot Mode Settings Switch Boot Device Settings Switch |
電源管理 | PMU | 集成電源管理,多路電源輸出,可動態調節輸出電壓 |
擴展連接器功能 | PCIE | 兩個PCIE V2.0 |
USB OTG 2.0 | 一個USB OTG 2.0 | |
PFT-LCD | 一個TFT-LCD,24位TTL RGB信號 | |
音頻 | 六個I2S總線(20+通道,每個通道32位@384KHz) | |
SPDIF | 一個SPDIF | |
SD/SDIO/MMC | 兩個SD/SDI/MMC | |
I2C | 四個I2C | |
SPI | 兩個SPI | |
UART: | 四個UART | |
CSI | 一個CSI,用于接外部攝像頭或者視頻解碼芯片 | |
HDMI | -個HDMI | |
MIPI-DSI | 一個MIPI-DSI | |
MIPI-CSI | 兩個MIPI-CSI,用于接外部攝像頭 | |
RGMII | 一個RGMII,底板可外接以太網PHY,與核心板上PHY復用引腳 | |
結構 | 結構尺寸 | 長x寬:50*50MM |
環境溫度 | 環境 | -40℃-105℃ |
操作系統 | 操作系統 | Android 9.0、Linux 4.1.17 |
i.MX系列核心模塊CPU性能比對表
主流i.mx8mini核心板CPU性能比較 | |||
Feature List | imx6Dual | imx6Quad | |
CPU | 量產年份 | 2014 | 2014 |
工藝 | 40nm | 40nm | |
ARM 架構 | 2*cortexA9 | 4*cortexA9 | |
Floating Point Unit | 支持 | 支持 | |
Cortex-M4 | 無 | 無 | |
CPU時鐘 | 1.2G | 1.2G | |
一級緩存 | 32KB + 32KB | 32KB + 32KB | |
二級緩存 | 1MB L2 | 1MB L2 | |
GPU型號及最大主頻 | Vivante GC2000 3D + GC325 2D | Vivante GC2000 3D + GC325 2D | |
編碼格式 | 1080p30 H.264 | 1080p30 H.264 | |
解碼格式 | 1080p 60 h.264 | 1080p 60 h.264 | |
內部RAM | 256KB+32KB | 256KB+32KB | |
內部ROM | 96KB | 96KB | |
Package | Dimension | 21*21mm | 21*21mm |
Ball | 624 | 624 | |
Ball Pitch | 0.8 | 0.8 | |
RAM | SDRAM | DDR3-1066 32 LPDDR2-800 | DDR3-1066 32 LPDDR2-800 |
接口 | LCD接口 | RGB 24bit MIPI 2lan LVDS HDMI1.4 | RGB 24bit MIPI 2lan LVDS HDMI1.4 |
攝像頭接口 | 1路DVP 1路4lan MIPI | 1路DVP 1路4lan MIPI | |
USB HOST | USB2.0*3 | USB2.0*3 | |
USB OTG | USB2.0*1 | USB2.0*1 | |
SDIO | 3 SDIO3.0/EMMC4.4 | 3 SDIO3.0/EMMC4.4 | |
SPI | 5 | 5 | |
PWM | 4 | 4 | |
UART | 5 | 5 | |
I2C | 3 | 3 | |
ADC | 無 | 無 | |
PCM | I2S/AC97*3 | I2S/AC97*3 | |
Timer | 3 | 3 | |
RTC | 支持 | 支持 | |
Ethernet | 1Gb Ethernet(+ IEEE?1588) * 1 | 1Gb Ethernet(+ IEEE?1588) * 1 | |
CAN | 2 | 2 | |
SPDIF | 支持 | 支持 | |
PCIE | PCIE 2.0 | PCIE 2.0 | |
GPIO | 3.3V 普通IO不可配置為中斷 | 3.3V 普通IO不可配置為中斷 | |
Feature List | imx7Dual | imx8mini | |
CPU | 量產年份 | 2017 | 2018 |
工藝 | 28nm | 14LPC FinFET | |
ARM 架構 | 2*cortexA7 | 4*cortexA53 | |
Floating Point Unit | 支持 | VFPv4-D16 architecture | |
Cortex-M4 | 1 | 400MHZ | |
CPU時鐘 | 1.2G | 1.6G | |
一級緩存 | 32KB + 32KB | 32KB + 32KB | |
二級緩存 | 512KB L2 | 512KB L2 | |
GPU型號及最大主頻 | 無 | GC NanoUltra 3D + GC320 2D (1 shader) | |
編碼格式 | 1080p30 H.264 | 1080p60 AVC/H.264/VP8 | |
解碼格式 | 1080p 60 h.264 | 1080p60 VP9/HEVC/H.265/AVC/H.264 | |
內部RAM | 256KB+32KB | 256KB+32KB | |
內部ROM | 96KB | 256KB | |
Package | Dimension | 12*12 | 14x14 |
Ball | 488 | 486 | |
Ball Pitch | 0.75 | 0.5mm | |
RAM | SDRAM | DDR3-1066 32 LPDDR3-1066 | LPDDR4-1.5G DDR4-2400 DDR3L-1600 |
接口 | LCD接口 | RGB 24bit MIPI 2lan EDP | MIPI 4lan |
攝像頭接口 | MIPI 4lan | MIPI 4lan | |
USB HOST | USB2.0*1 | USB2.0*2 | |
USB OTG | USB2.0*2 | ||
SDIO | 3 SDIO3.0/EMMC5.0 | EMMC 5.1* 3( HS400 speed up to 400MB/s) SDIO 3.0 | |
SPI | 4 | 3 + 1QuadSPI | |
PWM | 4 | 4 | |
UART | 7 | 4 | |
I2C | 4 | 4 | |
ADC | 2*12Bit ADC | 無 | |
PCM | I2S/AC97*3 | I2S*5 | |
Timer | 4 | 6 | |
RTC | 支持 | 支持 | |
Ethernet | 1Gb Ethernet(+IEEE?1588+AVB) *2 | 1Gb Ethernet(+IEEE?1588+AVB) * 1 | |
CAN | 2 | 0 | |
SPDIF | 支持 | 支持 | |
PCIE | PCIE 2.0 | PCIE 2.0 | |
GPIO | 3.3V 普通IO不可配置為中斷 | GPIO均可配置為中斷 |
