E4418CORE-5038核心板產品簡介

        E4418CORE-5038核心板是REALARM針對低功耗產品、手持機用戶等出品的又一款集成性較強的核心模塊。它在超小的空間上集成了四核A9處理器、32 位LPDDR3、EMMC5.0存儲芯片、以態網PHY，進一步簡化了用戶的外圍設計。核心板以郵票孔的方式提供160 PIN信號和電源輸入輸出。核心板所使用的芯片和分離元器件全部選用南韓、日本和美國的物料，進一步提高產品穩定性。全金屬可拆式屏閉罩設計，有效遏制了EMI，CPU通過導熱硅膠把熱量傳導到屏閉罩，屏閉罩大面積向外散熱，保證CPU的可靠運行。 單電源供電，支持電池和DC雙供電，提供單鍵開關機和長按復位功能。超低功耗、超小尺寸盡可能滿足客戶需求，一對一的強大售后服務為產品保駕護航。

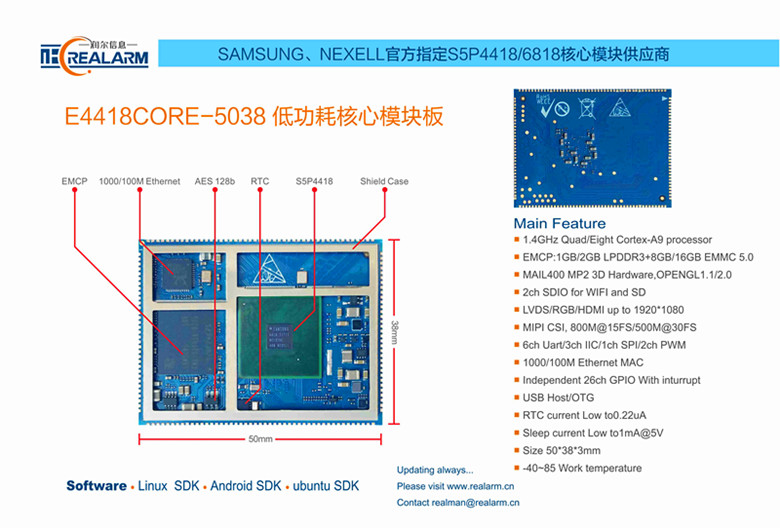

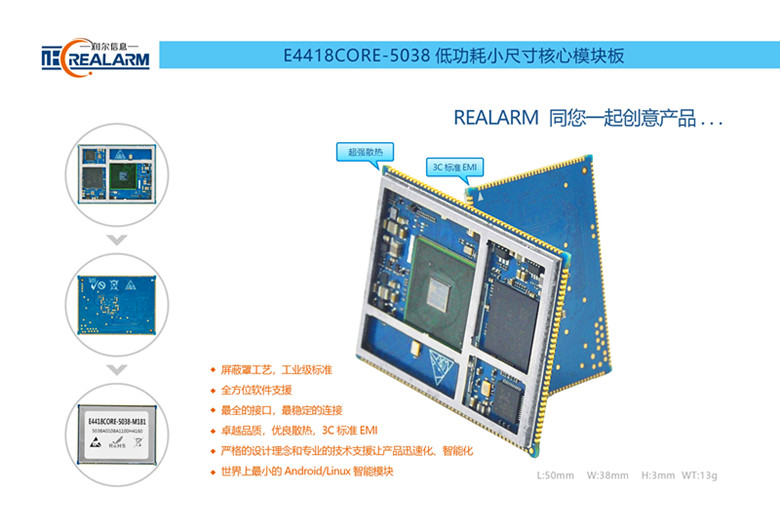

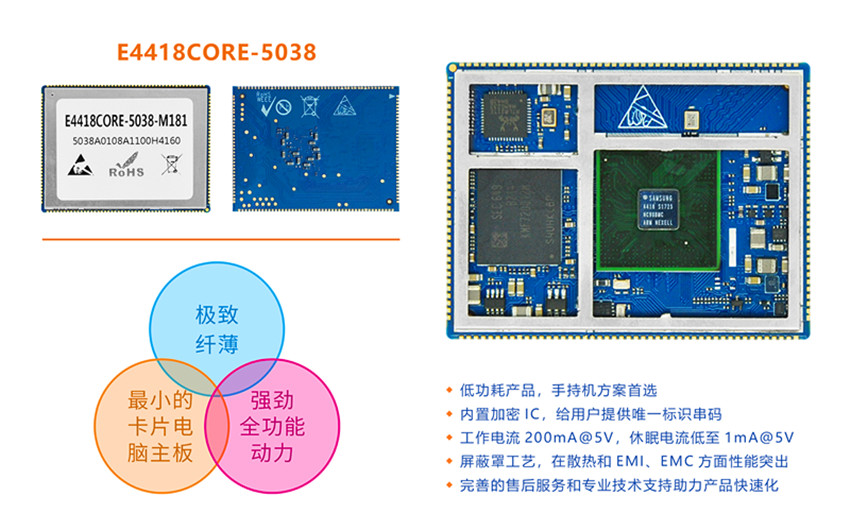

E4418CORE-5038核心板產品圖片

E6818/4418CORE-V1Q核心板功能介紹

主要功能、優勢說明

◆E4418CORE-5038核心板基于三星和NEXELL聯合發布的四核COTEX-A9 CPU，主頻最高為1.6GHz, 4418集成了高性能GPU，具有2D和3D加速功能。

◆內部集成1GB（M18型）和2G（M2A型)的DDR3內存，支持DDR3-1600內存，總線頻率最高800MHz。核心板在布線上嚴格按照LDDR3規范進行LAYOUT和阻抗匹配。

◆集成了EMMC5.0/5.1的EMMC（MLC型），容量8GB（M18型）和16GB(M2A型),NEXELL聯合三星提供高質量的原裝產品，杜絕壞塊和殘次品。

◆集成了NXP的RTC芯片而不使用CPU自身提供的RTC功能，RTC工作電流僅0.25uA@3.3V，常規40mA鈕扣電池可保存時間長達15年。

◆核心板還提供了加密IC，它能提供給用戶唯一標識的串碼，以便于用戶產生MAC地址和標識產品。AES 128bit加密功能可以用來加密用戶自己的軟件。

◆采用仙童和MPS的電源管理方案，有效進行時序和電源管理。核心模塊的SLEEP電流僅為1mA@5V(M18型)。

◆具有電源路徑管理和電源按鍵管理功能，用戶可以短按來開關機或SLEEP/WAKEUP，長按復位。采用Fairchild的手機電源開關芯片，隔離電池和核心板，漏電流僅0.7uA。核心板可以通過DC_DET來區別用戶是電池或DC電源，從而決定直接或電源按鍵來啟動。

◆E4418CORE采用八層HDI的盲埋工藝來制造，多層GND有效地屏閉高速信號線，減少EMI的產生。

◆核心板帶有屏閉罩，在散熱和EMI和EMC方面性能出眾、穩定可靠，適合工業級應用。

◆核心板引出了常用的功能和眾多的GPIO，采用QFP160PIN 1.0間距的郵票孔設計。體積僅為50*38*3MM,為目前世界上最小的A9核心模塊。

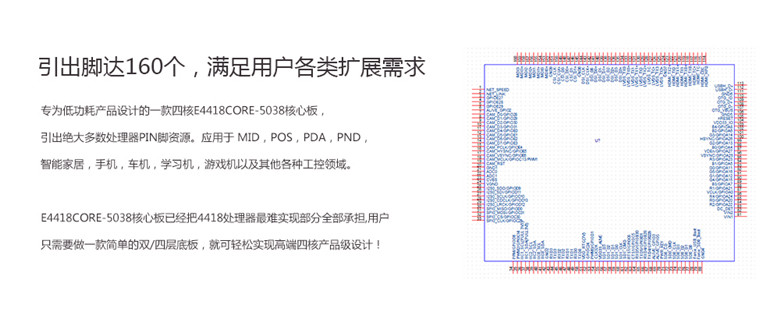

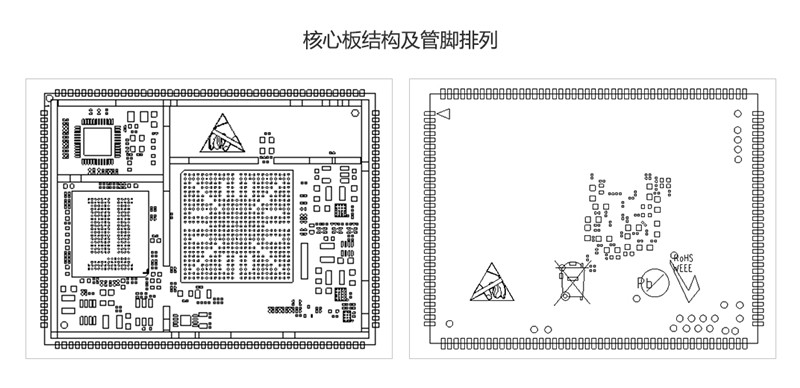

E4418CORE-5038核心板結構及管腳定義

E/4418CORE-5038核心板應用領域

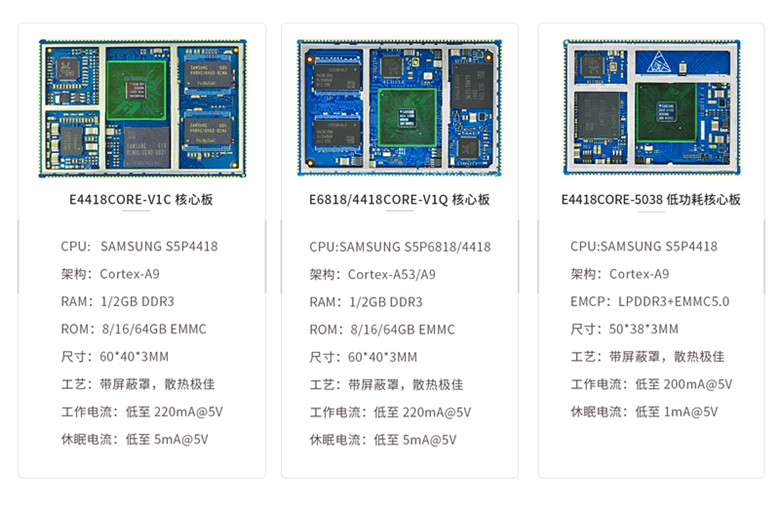

E4418CORE-5038核心板和V1C、V1Q核心板對比圖

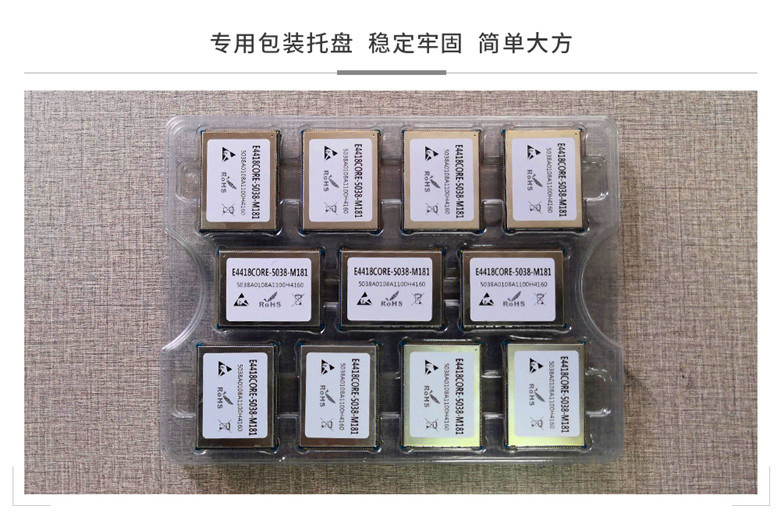

E4418CORE-5038核心板發貨包裝

其它事項

供貨壽命：2015-2025年（十年時間，我司備貨再順延兩年），直到最后一個客戶完成過渡。

供貨周期：500片以下隨時提貨，無需打招呼。1000片以上可提前兩周聯系我們。

技術服務：REALARM聯合官方將以強大的硬件和軟件為載體，扶持用戶快速完成產品研發直至量產。

詳細價格：100片起小批量 ，1000片以上起大批量。我們將會以最透明的價格、最好的服務為用戶提供最好的選擇。

售后維修：非人為原因引起的損壞，我司提供免費維修或更換。過質保期和人為引起的損壞，我司只收取主芯片的成本費用，不收取任何人工費用。
